產品規格
項目
資訊

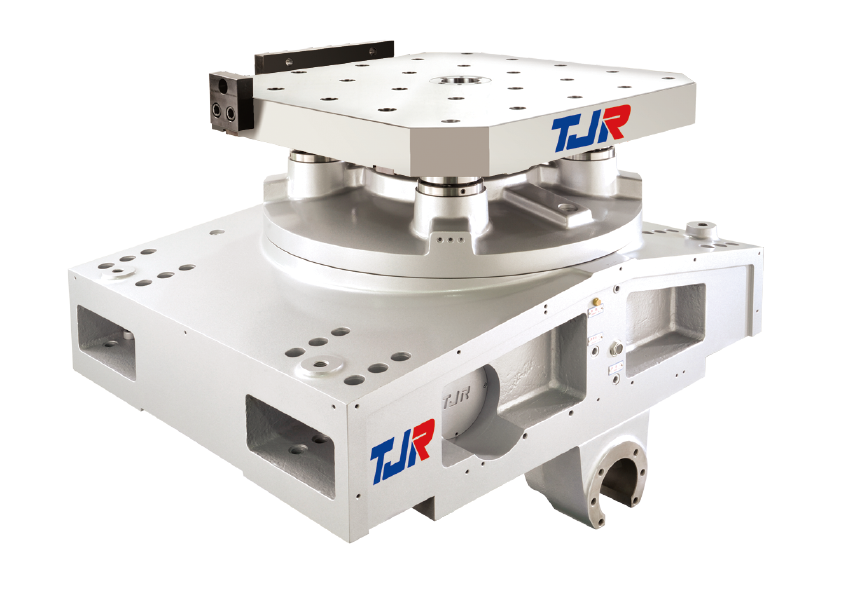

雙工作台 分度盤 : CHR-630L (0.001°)
安裝模式
鑲入式
最小設定角度(deg.)
0.001
分割精度(sec.)
15
重複精度(sec.)
6
鎖緊方式 (MPa / kg/cm²)
油壓(35)
鎖緊扭矩(N.m / kgf · m)
800
馬達型式(FANUC)(直軸不帶鍵)
αiF22 / ßiS22
馬達型式(三菱)(直軸不帶鍵)
HG-204
減速比
1:180
盤面最大轉速(min-1)
16.6
容許工件荷重(臥式)(kg)
1200x2(雙盤)
容許切削扭矩(N.m / kgf·m)
420
盤面尺寸(mm)
□630x630
盤面中心孔直徑(mm)
Ø50x27 深
盤面高度(水平位置)(cm)
500
定位錐夾持力(35kg/cm²)(kgf)
960x4=3840
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

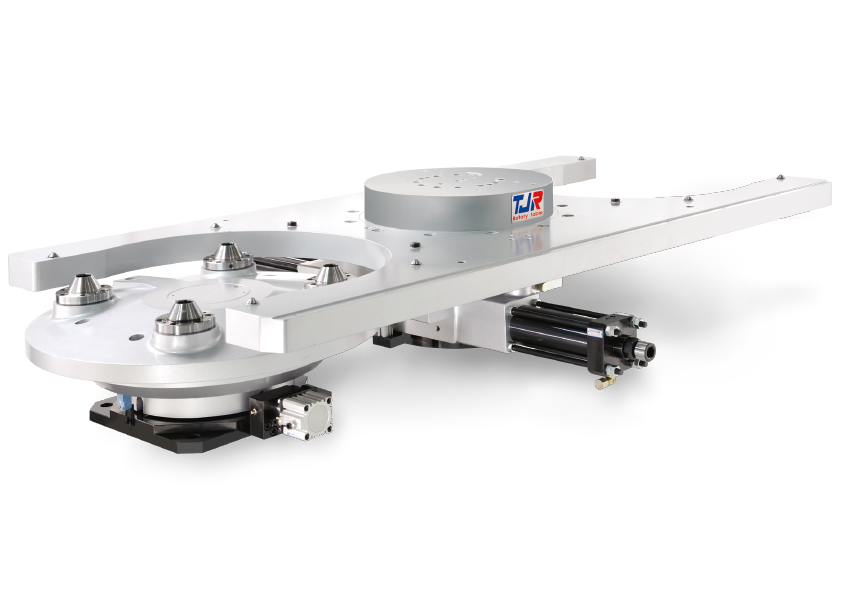

托盤式交換台 : CTH-630
交換台 CTH - 安裝模式
鑲入式
舉升機構
托盤式(H型)
交換台 CTH - 盤面尺寸
834 x 1700
旋轉方式
油壓齒排
旋轉角度(deg.)
180° 往復
交換台 CTH - 鎖緊方式 (MPa / kg/cm²)
油壓(35)
定位方式
斜椎定位
夾持力(35kg/cm²)(kgf)
960x4=3840
使用壓力(升降迴轉動力)(kg/cm²)
油壓 45 (Hyd. 45)
上升推力(kgf)
3780
升降行程(mm)
60
交換台 CTH - 容許工件荷重(臥式)(kg)
1200x2(雙盤)
檢驗精度 / 同一工作台重覆定位精度(mm)
0.01
檢驗精度 / 兩個工作台最大定位誤差(mm)
0.02
檢驗精度 / 上下面平行度(mm)
0.02

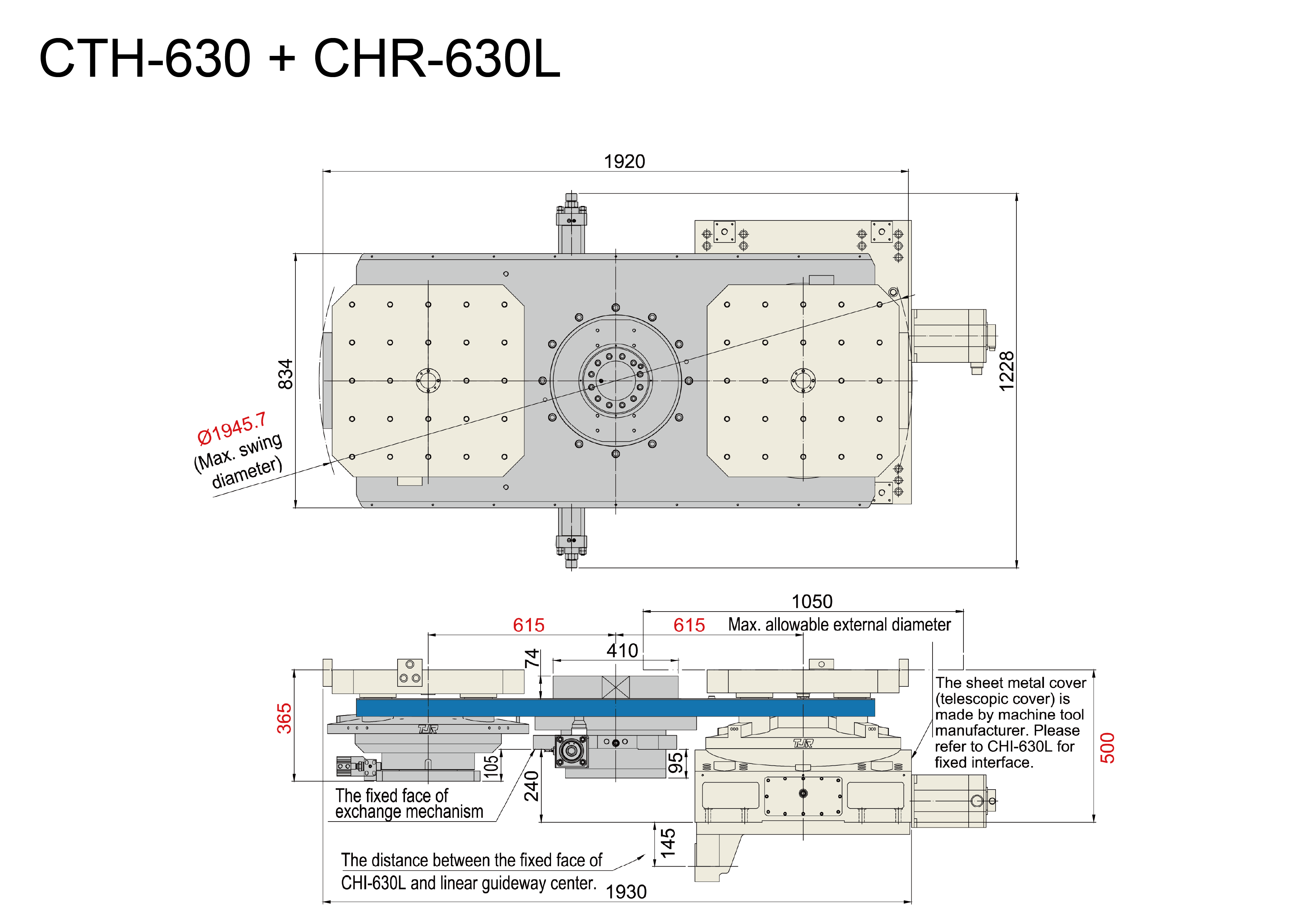

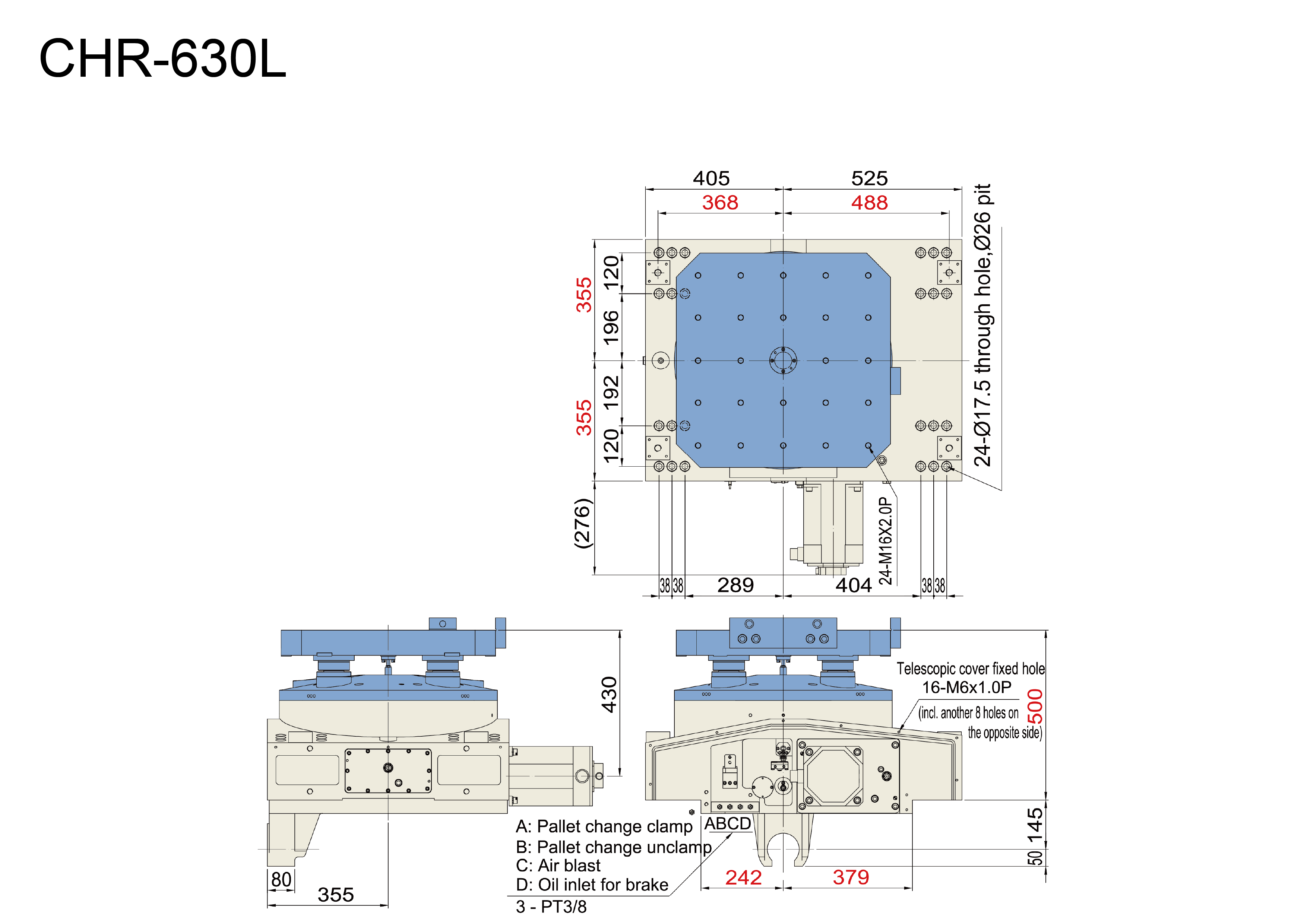

尺寸圖
