產品規格
項目
資訊
安裝模式
鑲入式
鎖緊方式 (MPa / kg/cm²)
油壓(35)
馬達型式(FANUC)(直軸不帶鍵)
βis 12
馬達型式(三菱)(直軸不帶鍵)
HG-224
馬達型式(台達)(直軸)
ECMA-E 1320GS
減速比
1:90
容許工件荷重(臥式)(kg)
250x2(雙盤)
盤面尺寸(mm)
□ 500 x 700
定位錐夾持力(35kg/cm²)(kgf)
960x4=3840
鞍座+單工作台重量(不含馬達)(kg)
712
舉升機構
勾板式 (U型)
旋轉方式
伺服馬達
旋轉角度(deg.)
180° 往復
定位方式
斜椎定位
使用壓力(升降迴轉動力)(kg/cm²)
油壓 35 (Hyd. 35)
上升推力(kgf)
2200
升降行程(mm)
60
檢驗精度 / 同一工作台重覆定位精度(mm)
0.01
檢驗精度 / 兩個工作台最大定位誤差(mm)
0.02
檢驗精度 / 上下面平行度(mm)
0.02

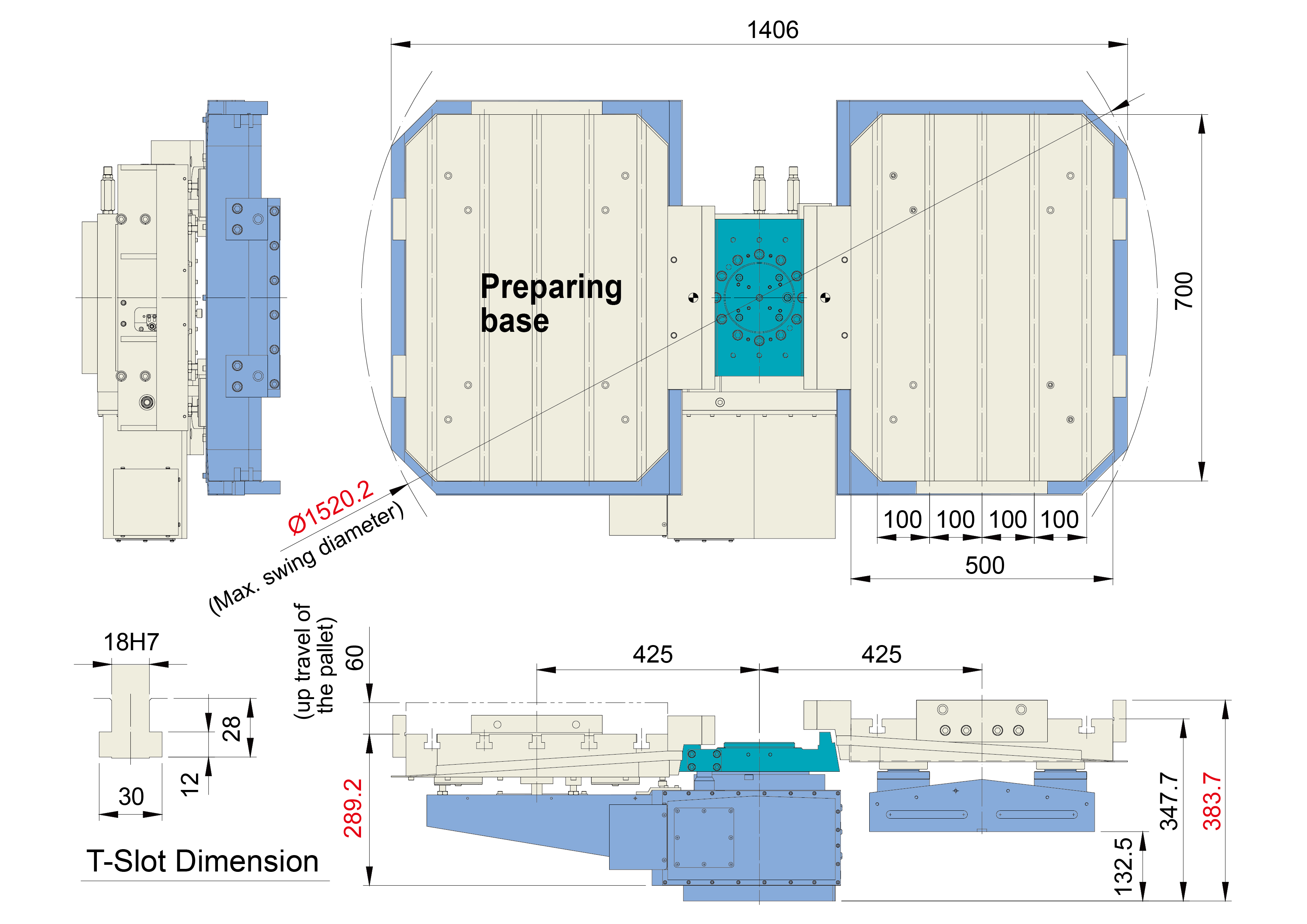

尺寸圖
