產品規格
項目
資訊
應用
臥式
安裝模式
非鑲入式
盤面直徑(mm)
□500x500
中心孔貫穿直徑(mm)
Ø50x27深
底部到盤面高度(臥式使用)(mm)
320
盤面T型槽寬度(mm)
18H7
底部導鍵寬度(mm)
18h7
傳動方式
蝸輪蝸桿
最小設定角度(deg.)
1 or 5
分割精度(sec.)
±5
重複精度(sec.)
±1
鎖緊方式 (MPa / kg/cm²)
齒式油壓 (3.6 / 35)
鎖緊扭矩(N.m / kgf · m)
9810 / 1000
馬達型式(FANUC)(直軸不帶鍵)
ßiS22
馬達型式(三菱)(直軸不帶鍵)
HF/HG-204
減速比
1:180
盤面最大轉速(min-1)
16.6
容許工件荷重(臥式)(kg)
1200
容許負載(轉盤夾緊時) F (N / kgf)
39240 / 4000
(軸向)＊1 容許負載(轉盤夾緊時)FxL(N.m / kgf·m)
5886 / 600
(徑向)＊2 容許負載(轉盤夾緊時)FxL(N.m / kgf·m)
9810 / 1000
淨重(不含馬達)(kg)
518
＊1
盤面依軸向方向1米位置施力。
＊2
盤面中心延徑向方向距離1米位置施力，使盤面旋轉之力。

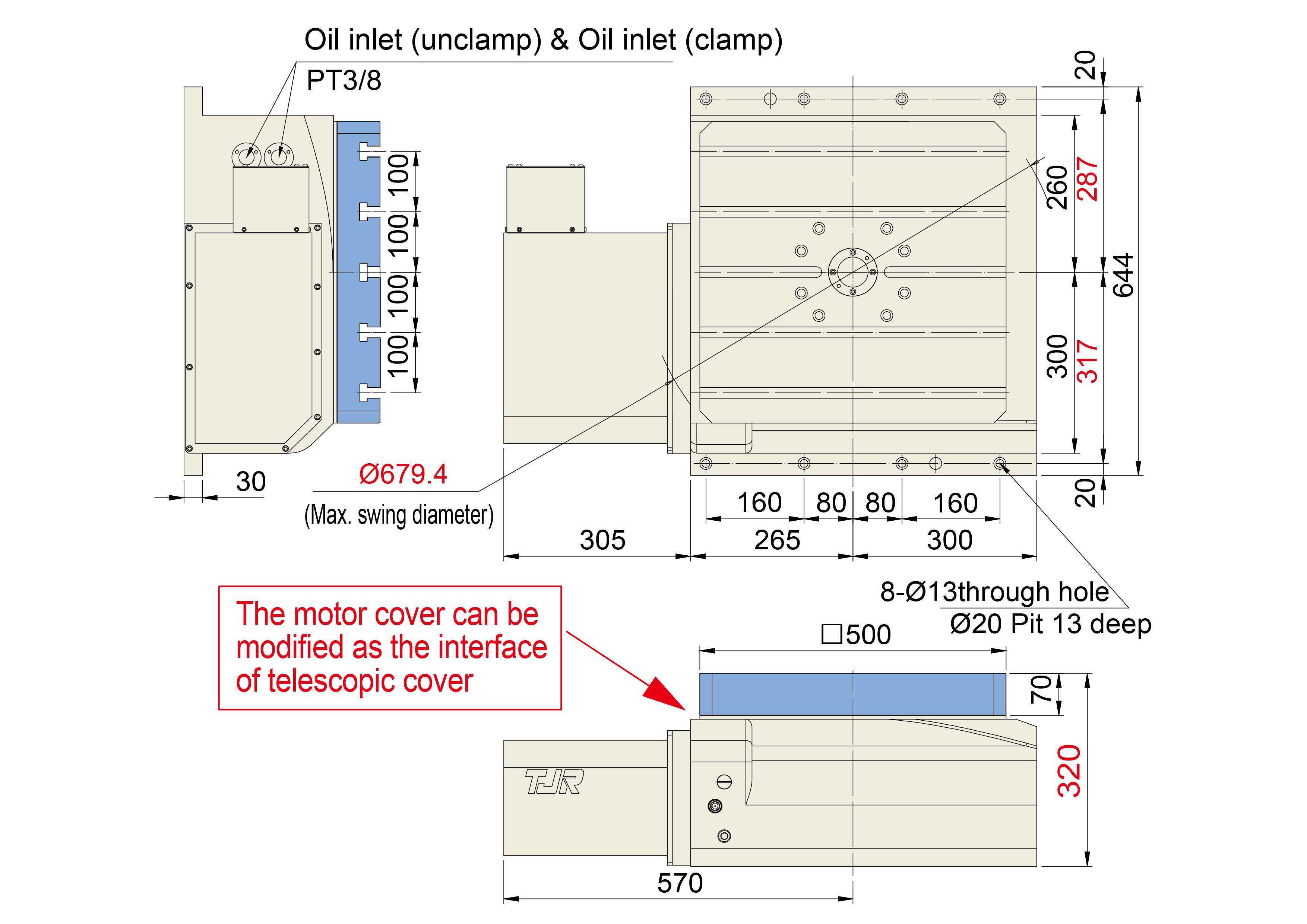

尺寸圖
